EDIMAX Router - ADSL2+ typ.A 7084gA podłączenie do WAN/LAN

[tuskomat]

Witam,

Mam pytanie czy sprzęt jak w temacie da sie podłączyć i skonfigurować w sposób następujący , przy założeniu że Interent mam podłączony obecnie via switch w domu do switcha Internet Service Providera kablem STP/UTP:
.
podłączyć tylko kabel UTP/STP od ISP /kabel z bloku/ (nie ma modemu ADSL !) ?
.
Czy po podłączeniu kabla WAN do gniazda LAN da się skonfigurować sieć, a co najważniejsze czy pozwoli to na uruchomienie sieci domowej Wi-Fi, czy też ten typ routera ADSL+ wymaga do działania wyłącznie modemu i kabla z odp wtyczką ADSL ?


[gajowy]

Da się. Sam tak używam takiego sprzętu. Z jednym małym zastrzeżeniem: będzie działał jako switch (w tym także przez wi-fi),a nie jako router - to znaczy, że wszystkie podłączone komputery będą w bezpośrednio sieci ISP. Nie wiadomo, czy operator akceptuje taką sytuację (a raczej jest to bardzo mało prawdopodobne).

[tuskomat]

OK.

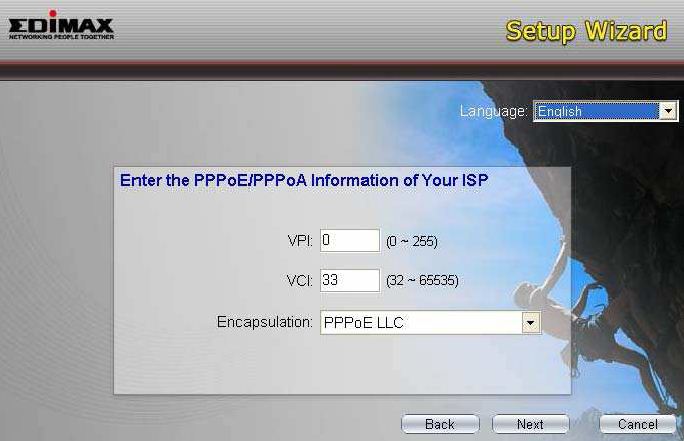

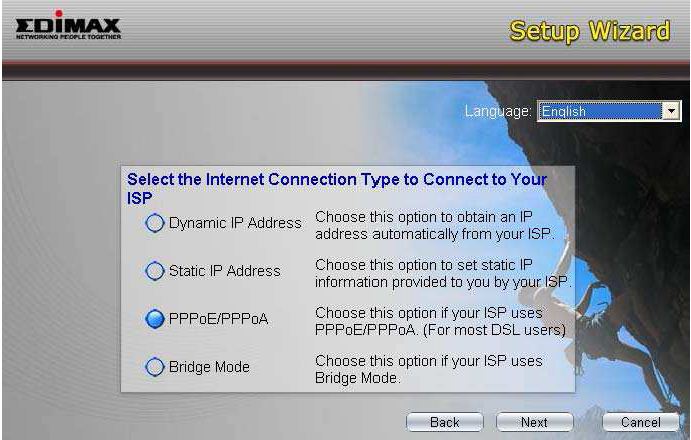

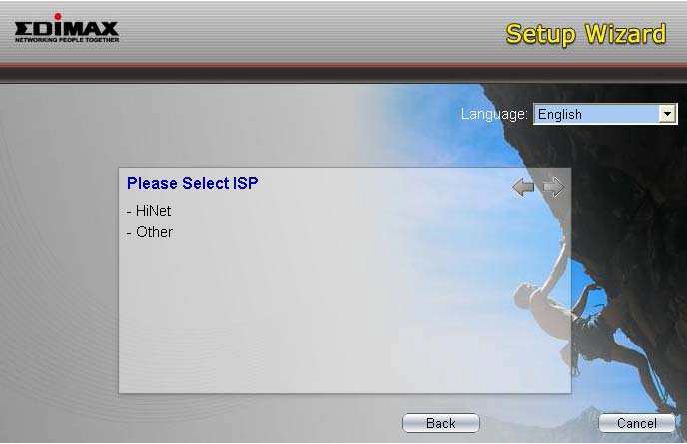

Ale problem w tym , że nie wiem jakich opcji mam uzyc w Setupie routera , aby zaczął "gadać" z routerem ISP. Obecenie po podłączeniu do gniazdek LAN mojego PC, laptopa oraz kabla od ISP , świeci/mruga na zieleono tylko dioda z mojego PC , pozostałe są "martwe"  = nie świecą. Router żąda wprowadzenia / wybrania poniższych opcji - jak na zdjęciaciach z Wizarda - którą wybrać ?



?

[gajowy]

Zakładam, że twój IPS dostarcza ci Internet ethernetem (kabel sieciowy zakończony wtykiem RJ-45) przydzielając jeden adres IP - dynamicznie lub statycznie. Dotychczas był on podłączony bezpośrednio do karty sieciowej w komputerze.

Co możesz, a czego nie możesz zrobić używając swojego Edimax AR-7084gA?

1) Nie możesz rozdzielić swojego połączenia na kilka komputerów.

2) Możesz udostępnić Internet przez Wi-Fi jednemu komputerowi\laptopowi z adresem IP uzyskanym od dostawcy.



Ad1) W celu rozdzielenia sieci potrzebny jest router, który stworzy domową podsieć z własną adresacją IP i translacją NAT. Wprawdzie Edimax jest routerem ale po stronie WAN ma modem ADSL, który w twojej sytuacji jest nie do wykorzystania. Ma wprawdzie 4 porty ethernetowe ale wszystkie one są po stronie LAN więc mogą służyć jako przełącznik (switch). Podobnie jest z Wi-Fi, które jest rozszerzeniem LAN. W konsekwencji musiałbyś uzyskać od dostawcy tyle adresów IP ile komputerów chcesz podłączyć jednocześnie. Teoretycznie jest możliwe używanie na zmianę np. 2 komputerów jednak pod warunkiem, że w danym momencie pracować będzie tylko 1. Dodatkowo prawdopodobnie wymagałoby to sklonowania adresu MAC na jednej maszyn (obie musiałyby mieć ten sam MAC).

Ad2) Jeśli chodzi ci o to, żeby poruszać się swobodnie po mieszkaniu z laptopem (bez kabla) to Edimax jak najbardziej się do tego nadaje. Jedyne co w tym wypadku trzeba na nim skonfigurować to wyłączenie serwera DHCP.

No i oczywiście skonfigurowanie Wi-Fi: nazwa sieci, szyfrowanie i hasło.

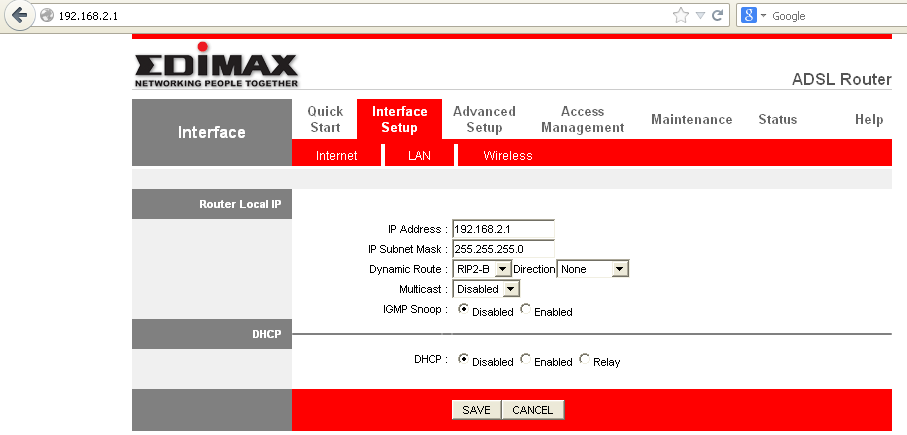

PS. W każdym wypadku konfigurację Edimaxa należy zrobić ręcznie logując się na adres 192.168.2.1 a nie za pomocą wizarda, który nie jest przeznaczony do takich nietypowych sytuacji.

PS.2 Twoje zrzuty z wizarda dotyczą połączenia ADSL (przez kabel telefoniczny), którego nie używasz, więc te ustawienia nie mają żadnego znaczenia.

[tuskomat]

Dzięki.



Uruchomiłem Net wg punktu 2 router jako switch z DHCP=disabled - działa  !.



Skonfigurowałem Wi-Fi. Mój ISP doda na swoim routerze moje dwa MAC-i ' Wi-Fi i zobaczę jak mocny sygnał mam  w domu , pod kątem dobrania sensownego routera z WAN / STP /UTP i Wi-Fi / klon MAC /USB 3.0/MHL/DLNA  i takie tam różne..../myślałem o TP-Linku z ok 300-400 zł/

.

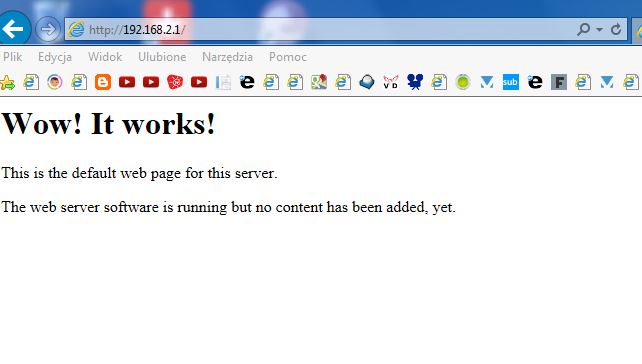

Jeszcze pytanie, jak mam się zalogować teraz na swój router/switch , w sytuacji gdy po wpisaniu w przeglądarkę adresu 192,168.... dostaję ekran jak w załącznik ?

.

Chciałbym zmienić jeszcze ustawienia Wi-Fi, i obecnie aby to zrobić muszę dać Reset Routera i ponownie wszystko skonfigurować.





Jest jakiś "myk"  ?

[gajowy]

Oczywiście jest "myk"

Router w dalszym ciągu ma swój IP 192.168.2.1 tylko komputer dostaje adres od dostawcy i jest to adres z innej sieci. Najprościej będzie na czas konfiguracji routera skonfigurować na komputerze statyczny IP np. 192.168.2.100 a po skończeniu wrócić do automatycznego pobierania.



Jeśli chodzi o nowy router to w tej cenie powinieneś znaleźć coś ze stajni Mikrotik. To sprzęt o nieporównywalnych możliwościach konfiguracji. W swoim czasie polecał go dawny moderator tego forum DawidS25

[tuskomat]

 coś ze stajni Mikrotik. To sprzęt o nieporównywalnych możliwościach konfiguracji. W swoim czasie polecał go dawny moderator tego forum DawidS25



Dzięki. Przyznam się , że ostatnio w "sieci" nie znalazłem na popularnych stronach "koputerowych" :chip/PCformat/Purepc/itd żadnych recenzji na temat routerów tej firmy. Caly czas czyta się o : Linksys, Tplinku, ASUS, Netgar, D-link.....



?

[gajowy]

Caly czas czyta się o : Linksys, Tplinku, ASUS, Netgar, D-link.....

Bo to są marki dla użytkowników domowych. Mikrotik to sprzęt profesjonalny (za bardzo skomplikowany dla normalnego użytkownika:))

[tuskomat]

...ale w moim przypadku /domowym/ chyba nie ma sensu inwestować w sprzęt dla profesjonalistów, ale mam jeszcze pytanie , czy możliwa jest następująca konfiguracja sieci Ethernet + Wi-Fi w moim domu :

• kabel ISP UTP WAN do portu WAN Routera domowego / zakładam że kupię taki z 3-ma antenami/
• kabel UTP z portu LAN Routera do portu LAN Switch-a domowego
• PC-et +laptop połaczony po Ethernecie UTP z portami LAN Switch-a domowego
• Wi-Fi konfigurowalny standardowo wg firmware + zabezp full WPA2-PSK/MAC Filter On/ SSID hide ON /Psswd/

Czy wystarczy "posadowić" Router w pokoju w którym jest również switch , zaś odległość routera od najdalszego punktu w mieszkaniu jednokondygnacyjnym 47 m.kw powierzchni , w przeciwległym pokoju wynosi ok 10-12 m i na "przeszkodzie" falom będą stały 3 ściany żelbetowe /stare budownictwo/ -każda chyba daje tłumienie z ok 20 dB jak nie więcej ?



[tuskomat]

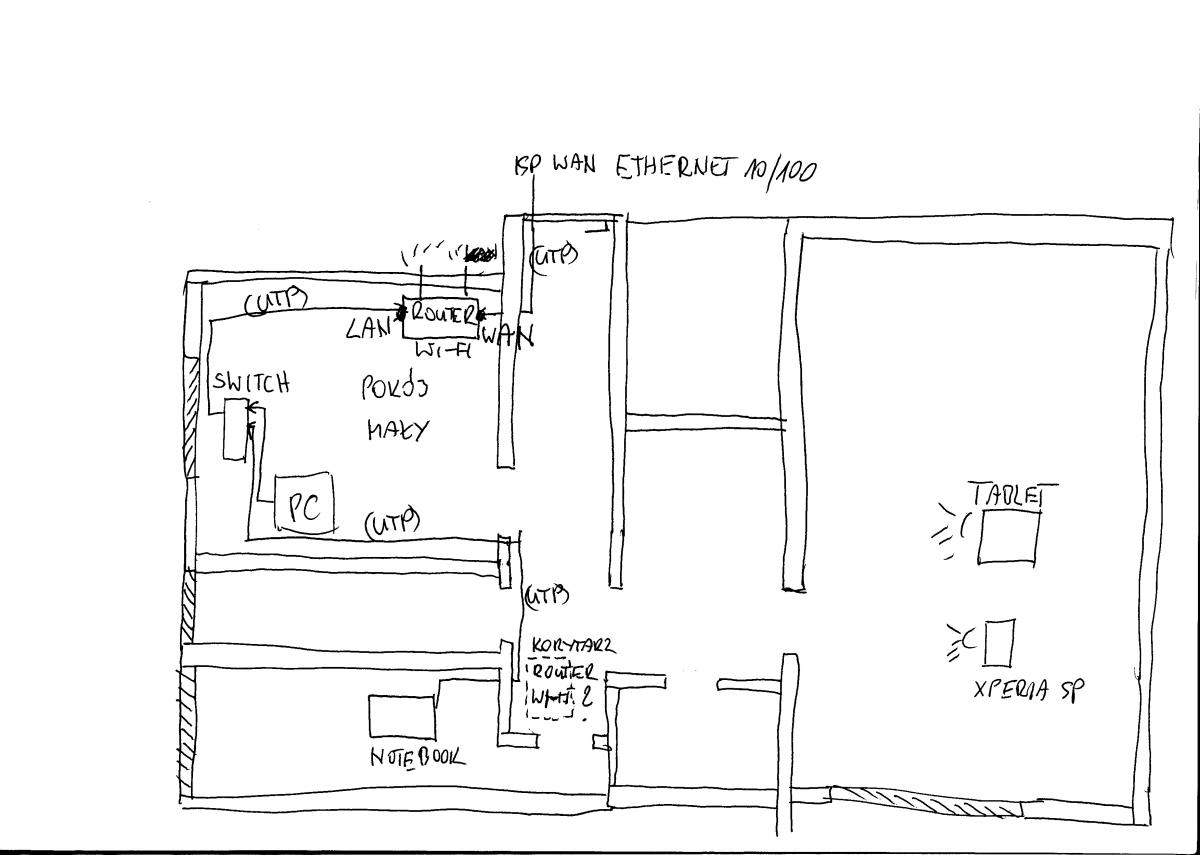

..na szkicu plan położenia kabli + sprzęt. Pod kątem fal router może pozostać w pokoju, czy tez trzeba go przestawić do korytarza ?

[gajowy]

No rzeczywiście te trzy ściany po drodze nie wyglądają najlepiej. Widzę tu następujące możliwe rozwiązania:

1) postawić Acces Point w pokoju z tabletem doprowadzając do niego sygnał kablem UTP. Można tu wykorzystać tytułowego Edimaxa.

2) Zastosować antenę kierunkową np. taką jak ta ustawioną w stronę dużego pokoju.

3) Użyć Mikrotika Zwróć uwagę na parametry, szczególnie moc 1000 mW (w Polsce dopuszczalna moc to 100 mW i tyle zazwyczaj mają typowe urządzenia). Rzecz w tym, że komunikacja jest dwukierunkowa i nie wystarczy, żeby tablet widział mikrotika ale też mikrotik musi widzieć tablet. Nie mogę dać gwarancji, że to się sprawdzi.



Zazwyczaj routery mają po 4 porty LAN  więc użycie switcha nie jest konieczne o ile nie planujesz rozbudowy sieci o kolejne urządzenia.

Rozprowadzając kabel po mieszkaniu warto go ukryć w korytkach lub w listwach przypodłogowych.

[tuskomat]

..1000 mW ?

A to nie za dużo , pod kątem wpływu na zdrowie ?

Te 100mW skądś sie przecież wzięło = badania/certyfkaty itd



?

[tuskomat]

aha, jeszcze jedno , zauważyłem że te Mikrotiki posiadają anteny wewnętrzne do Wi-Fi - czy to  istotnie nie pogorszy siły sygnału ?

[muzyk75]

Cześć @gajowy, czy jest gdzieś pełny opis konfiguracji podlinkowanego przez ciebie Mikrotika, emulator - pisał o nich @DawidS28. Jeszcze zapytam o system operacyjny: na stronach Mikrotika są jakieś płatne updaty oprogramowania trzeba je dokupić ? Czy można zainstalować np: DDwrt, Tomato ?
