HDD i DVD-RW na jednej taśmie EID/ATA

[tuskomat]

Prosze o pomoc w rozstzrygnięciu prawidłowego podpięcia:
w PC mam : 4 * złacze SATA, 1 * złącze ATA.
.
Chcę podłączyć na jednym kablu HDD ATA oraz DVD (tylko tymczasowo do zainstalowania systemu Win 7 PL).
.
Jaka jest poprawna konfiguracja podłączenia urządzeń na taśmie EID:
1.Górny wtyk do DVD a zworki na Master a Środkowy wtyk do HDD na Slave ?
2.Górny wtyk do DVD a zworki na Slave a Środkowy wtyk do HDD na Master ?
3.Górny wtyk do DVD a zworki na Cable Select a Środkowy wtyk do HDD na Cable Select ?


[Anonim8]

tak ma być jak na obrazku



http://www.hal.trzepak.net/faq/winxp/diagnozacd2.htm

[tuskomat]

po przeczytaniu wchodzi w grę tyko opcja 1 lub 3





?

[Anonim8]

po przeczytaniu wchodzi w grę tyko opcja 1 lub 3

w gre wchodzi tylko jedna opcja. jeden koniec taśmy do płyty > dysk na srodkowy złaczu a trzecie do nagrywarki. To wszystko.

Nagrywarka ustawiona zworką na sląve a dysk na master.

[tuskomat]

Aha.

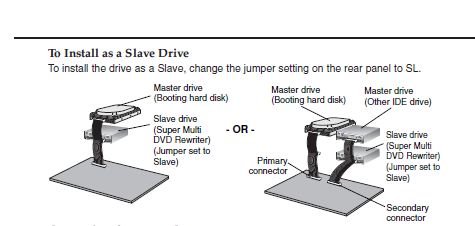

A dlaczego w serwisówce tej DVD pokazane jest podłączenie DVD jako Slave , ale na środkowym złączu ?



...zrzut z ekranu :



pytanie nie jest bezsasadne, zwłaszcza że jestem szczęśliwym posiadaczem 50 cm taśmy EIDE (chyba że chodzi o to , iż HDD jest clean)

Edytowane 11 Września 2013 przez picasso
Korzystaj z opcji Edytuj, zamiast pisać post pod postem, gdy nikt jeszcze nie odpisał. Sklejone. //picasso

[Bonifacy]

Taśma ATA ma trzy złącza. Jedno wpięte jest do płyty głównej. Pozostałe dwa służą do podłączenia urządzeń ATA.
Możliwości są dwie: albo sami ustalamy, które z urządzeń ma być nadrzędne (MASTER - w skrócie MA) a które podrzędne (SLAVE - w skrócie SL) albo zrobi to za nas taśma (CABLE SELECT - w skrócie CS).
Jeśli robimy to sami (a tak jest najczęściej) to na jednym urządzeniu ustawiamy zworkę w położenie MASTER a na drugim (jeśli występuje) zworkę ustawiamy w położenie SLAVE.
W tym przypadku logiczna wydaje się zasada: końcowy wtyk(czarny) ->dysk HDD a do środkowego wtyku (szarego)-> podłączamy napęd DVD - http://www.hal.trzepak.net/faq/winxp/anabolo%5Eata_cable_kopia,m.jpg
Zworka dla HDD ustawiona na master, a dla DVD - slave.

Jeśli zdajemy się na taśmę to oba urządzenia muszą mieć zworkę w położeniu CABLE SELECT. O tym, które urządzenie będzie nadrzędne decyduje kabel - to bliższe płyty głównej ( więc wpięte do szarego wtyku) będzie właśnie nadrzędnym. Ma to o tyle znaczenie, że dysk twardy z systemem operacyjnym powinien pracować w trybie MASTER, a tym samym, w tym wariancie wpięty być powinien na środku taśmy ATA.

[tuskomat]

OK.

Podłączę device'y wg zasady: koniec HDD/Master, środek DVD Slave / o ile styknie mi taśmy - HDD mam na dolnej kieszeni(górna zajęta) w położeniu 90 St. do osi DVD /.



Rozumiem ,że obowiązuje zasada nadrzędności ustawienia zworek nad położeniem/odległością urządzenia względem kontrolera.

[Bonifacy]

Szarpnij się więc  na taki kabel (przykład) - http://www.aiti.pl/revoltec-kabel-ide-okragly-90-cm-yellow-rc012.html
I długi, i ładny ( dla estetów) i praktyczny. Nie ogranicza przepływu powietrza w obudowie.

[tuskomat]

Fajny, nie widziałem jeszcze takiego.

[wieslaw531]

Osobiście unikam(łem) zawsze instalowania HDD oraz DVD na jednej taśmie i jeśli to możliwe nie radzę.

[tuskomat]

Tak, wiem o tym, ale jestem zmuszony postawić Win 7 na ATA HDD, a MOBO nie posiada drugiego slota ATA.

To rozwiązanie tymczasowe.

[tuskomat]

BIOS "ujrzał" HDD i DVD po podłączeniu a la Bonifacy, chociaż ustawienie Cable Select niestety nie działa w moim przypadku./mimo że jest poprawne/



Dwóm Paniom/Panom B. serdeczne dzięki !
